一、 設備簡介

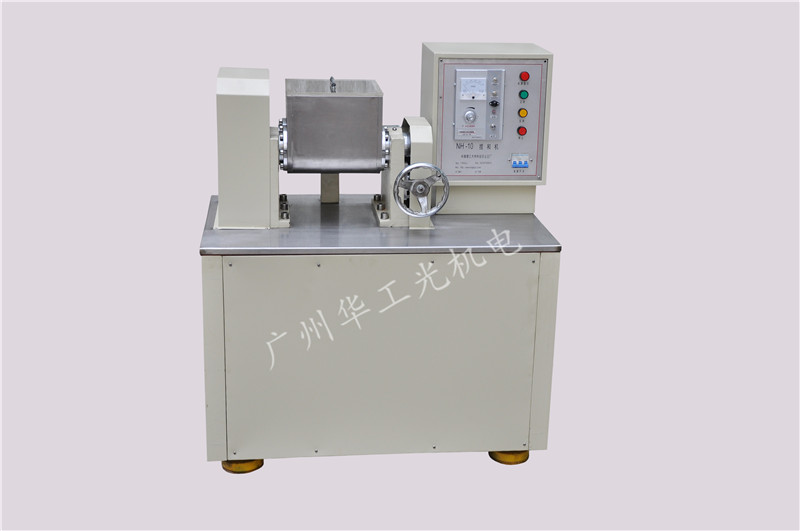

       催化劑多功能成型機是集成了捏和、擠條、整形造粒三種功能的一種多功能粉體成型設備，可完成粉體成型干燥焙燒前的全部工序。適用于石油、化工、醫藥、食品、肥料、飼料等行業的粉體成型生產，尤其適于實驗室研究催化劑、吸附劑、添加劑的配方、工藝研究和小批量生產。其三種功能相對獨立，可單獨操作，三種功能的詳細介紹請參見本網站相關產品頁面。

二、 設備特點

1. 整機采用一個機身同時配裝三種功能機頭的結構。
2. 本設備采用組合結構，集捏和、擠條、整形造粒三種功能于同一機上。具備了F-26雙螺桿擠條機、NH-2L 催化劑捏
    和機、G-200整形造粒機三種機型的所有功能。
3. 選用變頻調速器進行無級調整，數字式儀表顯示實時工作參數。
4. 所有與物料可能接觸的部分全部采用不銹鋼制造。
5. 可實時測量擠條成型時的擠出壓力。
6. 兩捏和輥部分嚙合，在翻搗的同時對物料反復進行擠壓、剪切，與傳統捏和機相比捏合效果明顯提高。
7. 含兩套四種不同齒形的造粒轉盤，可根據不同的物料選用以調整制粒的長徑比。
8. 結構緊湊，操作簡便，占地面積小。
9. 清洗、拆換便捷。

三、 主要技術規格

1. 總 功 率：             2.25KW
電源參數：               380V 50Hz
生產能力：               1～7kg/h
外形尺寸：              1000×600×1270
整機重量：              350kg
2. 捏和模塊
料斗容積：               2L
曲軸轉速：               0～40 r/min
3. 擠條模塊
螺桿直徑：               26 mm
螺桿轉速：               0～220 r/min
擠條直徑：               0.5～5 mm
4. 造粒模塊
轉盤直徑：               205 mm
轉盤轉速：               0～600 r/min

四、 系列說明

1. CD4-1TS為三功能型。
2. CD3-1TS為捏合擠條兩功能型。
3. CD2-1TS為擠條造粒兩功能型。
